>> P.C-32

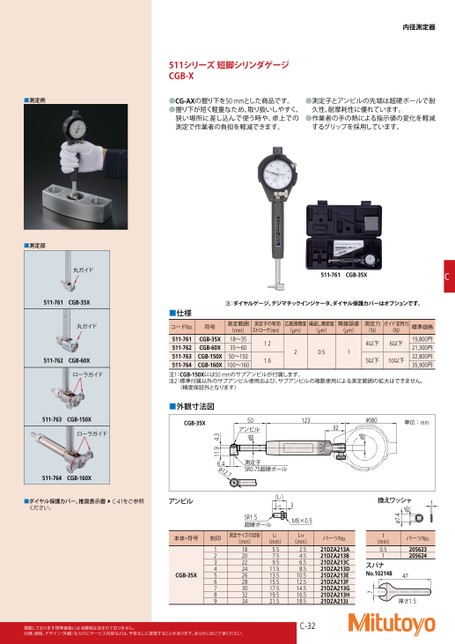

内径測定器511シリーズ短脚シリンダゲージCGB-X●CG-AXの握り下を50mmとした商品です。●握り下が短く軽量なため、取り扱いしやすく、狭い場所に差し込んで使う時や、卓上での測定で作業者の負担を軽減できます。●測定子とアンビルの先端は超硬ボールで耐久性、耐摩耗性に優れています。●作業者の手の熱による指示値の変化を軽減するグリップを採用しています。511-761CGB-35X■仕様コードNo.符号511-761511-762511-763511-764CGB-35XCGB-60XCGB-150XCGB-160X注:ダイヤルゲージ、デジマチックインジケータ、ダイヤル保護カバーはオプションです。測定範囲(mm)18〜3535〜6050〜150100〜160測定子の有効ストローク(mm)広範囲精度(µm)繰返し精密度(µm)隣接誤差(µm)測定力(N)ガイド支持力(N)1.21.620.514以下6以下5以下10以下標準価格19,800円21,300円22,800円35,900円注1:CGB-150Xには50mmのサブアンビルが付属します。注2:標準付属以外のサブアンビル使用および、サブアンビルの複数使用による測定範囲の拡大はできません。(精度保証外となります)約80単位:mmø83212350アンビルø9測定子SR0.75超硬ボール6.4ø12.74.311.9■外観寸法図CGB-35X■測定例■測定部丸ガイド511-761CGB-35X丸ガイド511-762CGB-60Xローラガイド511-763CGB-150Xローラガイド511-764CGB-160Xt換えワッシャtø5パーツNo.205623205624ø5ø7.447厚さ1.5t(mm)ø7.40.51スパナNo.1021487■ダイヤル保護カバー、推奨表示器▶C-41をご参照ください。アンビル(L1)L143(L1)L143本体・符号刻印測定サイズの目安(mm)SR1.5超硬ボールM5×0.5SR1.5超硬ボールL14L1(mm)(mm)CGB-35X1234567891820222426283032345.57.59.511.513.515.517.519.521.52.54.56.58.510.512.514.516.518.5C-32M5×0.5パーツNo.21DZA213A21DZA213B21DZA213C21DZA213D21DZA213E21DZA213F21DZA213G21DZA213H21DZA213J
| <
|
> |
>>
