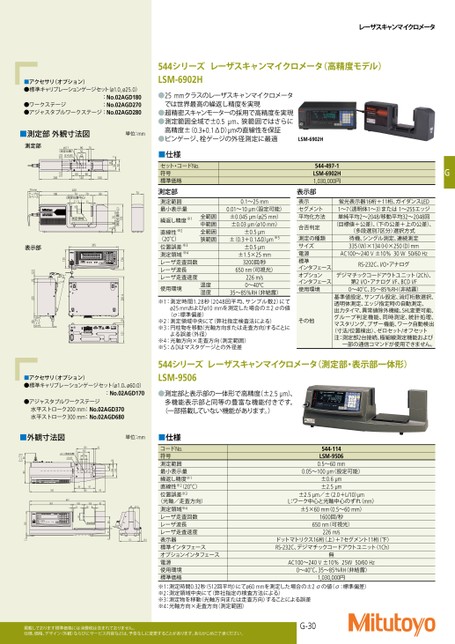

レーザスキャンマイクロメータ544シリーズレーザスキャンマイクロメータ(高精度モデル)LSM-6902H●25mmクラスのレーザスキャンマイクロメータでは世界最高の繰返し精度を実現●超精密スキャンモーターの採用で高精度を実現●測定範囲全域で±0.5µm、狭範囲ではさらに高精度±(0.3+0.1ΔD)µmの直線性を保証●ピンゲージ、栓ゲージの外径測定に最適■仕様セット・コードNo.符号標準価格測定部測定範囲最小表示量繰返し精度※1直線性※2(20°C)位置誤差※3測定領域※4レーザ走査回数レーザ波長レーザ走査速度使用環境全範囲中範囲全範囲狭範囲温度湿度0.1〜25mm0.01〜10µm(設定可能)±0.045µm(ø25mm)±0.03µm(ø10mm)±0.5µm±(0.3+0.1ΔD)µm※5±0.5µm±1.5×25mm3200回/秒650nm(可視光)226m/s0〜40ºC35〜85%RH(非結露)※1:測定時間1.28秒(2048回平均、サンプル数2)にてø25mmおよびø10mmを測定した場合の±2σの値よる誤差(外径)※4:光軸方向×走査方向(測定範囲)※5:ΔDはマスタゲージとの外径差(σ:標準偏差)※2:測定領域中央にて(弊社指定検査法による)※3:円柱物を移動(光軸方向または走査方向)することにLSM-6902H544-497-1LSM-6902H1,030,000円表示部表示セグメント平均化方法合否判定測定の種類サイズ電源標準インタフェースオプションインタフェース使用環境その他蛍光表示器16桁+11桁、ガイダンスLED1〜7(透明体1〜3)または1〜255エッジ単純平均2〜2048/移動平均32〜2048回(目標値+公差)、下の公差+上の公差)、(多段選別7区分)選択方式待機、シングル測定、連続測定335(W)×134H)×250D)mmAC100〜240V±10%30W50/60HzRS-232C、I/O・アナログデジマチックコードアウトユニット(2Ch)、第2I/O・アナログI/F、BCDI/F0〜40°C、35〜85%RH(非結露)基準値設定、サンプル設定、消灯桁数選択、透明体測定、エッジ指定時の自動測定、出力タイマ、異常値除外機能、SHL変更可能、グループ判定機能、同時測定、統計処理、マスタリング、ブザー機能、ワーク自動検出(寸法/位置検出)、ゼロセット/オフセット注:測定部2台接続、極細線測定機能および一部の通信コマンドが使用できません。■アクセサリ(オプション)●標準キャリブレーションゲージセット(ø1.0,ø25.0):No.02AGD180:No.02AGD270●ワークステージ●アジャスタブルワークステージ:No.02AGD280■測定部外観寸法図単位:mm74770563510090170(測定位置中心)507085134281413121606012015.520015905022ø3.(測定位置)8×M310.5測定部70minケーブルスペース1904207070(測定位置中心)11311測定領域25表示部335125約12°13.525225スペースケーブル80■アクセサリ(オプション)●標準キャリブレーションゲージセット(ø1.0、ø60.0):No.02AGD170●アジャスタブルワークステージ水平ストローク200mm:No.02AGD370水平ストローク300mm:No.02AGD680544シリーズレーザスキャンマイクロメータ(測定部・表示部一体形)LSM-9506●測定部と表示部の一体形で高精度(±2.5µm)、多機能表示部と同等の豊富な機能付きです。(一部搭載していない機能があります。)■外観寸法図単位:mm■仕様コードNo.符号測定範囲最小表示量繰返し精度※1直線性※2(20°C)位置誤差※3(光軸/走査方向)544-114LSM-95060.5〜60mm0.05〜100µm(設定可能)±0.6µm±2.5µm±2.5µm/±(2.0+L/10)µm:ワーク中心と光軸中心のずれ(mm)L1600回/秒650nm(可視光)±5×60mm(0.5〜60mm)測定領域※4レーザ走査回数レーザ波長レーザ走査速度表示器標準インタフェースオプションインタフェース電源使用環境標準価格※1:測定時間0.32秒(512回平均)にてø60mmを測定した場合の±2σの値(σ:標準偏差)※2:測定領域中央にて(弊社指定の検査方法による)※3:測定物を移動(光軸方向または走査方向)することによる誤差※4:光軸方向×走査方向(測定範囲)0〜40°C、35〜85%RH(非結露)1,030,000円AC100〜240V±10%25W50/60Hz226m/s無ドットマトリクス16桁(上)+7セグメント11桁(下)RS-232C、デジマチックコードアウトユニット(1Ch)G-304052.17213.258985211測定領域603823658397180647100111001088582101201006010.515.5ø3.1測定位置)12-M310150100502280スペースケーブル18020211
| <
|
> |
>>
