>> P.L-5

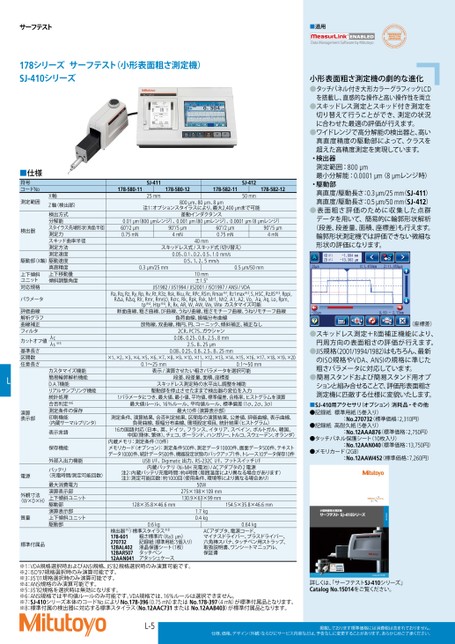

サーフテスト■適用178シリーズサーフテスト(小形表面粗さ測定機)SJ-410シリーズ小形表面粗さ測定機の劇的な進化●タッチパネル付き大形カラーグラフィックLCDを搭載し、直感的な操作と高い操作性を両立●スキッドレス測定とスキッド付き測定を切り替えて行うことができ、測定の状況に合わせた最適の評価が行えます。●ワイドレンジで高分解能の検出器と、高い真直度精度の駆動部によって、クラスを超えた高精度測定を実現しています。・検出器測定範囲:800µm最小分解能:0.0001µm(8µmレンジ時)・駆動部真直度/駆動長さ:0.3µm/25mm(SJ-411)真直度/駆動長さ:0.5µm/50mm(SJ-412)●表面粗さ評価のために収集した点群データを用いて、簡易的に輪郭形状解析(段差、段差量、面積、座標差)も行えます。輪郭形状測定機では評価できない微細な形状の評価になります。(座標差)●スキッドレス測定+R面補正機能により、円周方向の表面粗さの評価が行えます。●JIS規格(2001/1994/1982)はもちろん、最新のISO規格やVDA、ANSIの規格に準じた粗さパラメータに対応しています。●簡易スタンドおよび簡易スタンド用オプションと組み合せることで、評価形表面粗さ測定機に匹敵する仕様に変貌いたします。:No.270732(標準価格:2,310円)■SJ-410用アクセサリ(オプション)消耗品・その他●記録紙標準用紙(5巻入り)●記録紙高耐久紙(5巻入り)●タッチパネル保護シート(10枚入り)●メモリカード(2GB):No.12AAA876(標準価格:2,750円):No.12AAN040(標準価格:13,750円):No.12AAW452標準価格:7,260円)X軸Z軸(検出部)検出方式分解能スタイラス先端形状(角度/半径)測定力スキッド曲率半径測定方法測定速度駆動速度真直精度上下移動量傾斜調整角度■仕様符号コードNo測定範囲検出器駆動部(X軸)上下傾斜ユニット対応規格パラメータ評価曲線解析グラフ曲線補正フィルタカットオフ値λcλs※5基準長さ区間数任意長さ演算表示部カスタマイズ機能簡易輪郭解析機能D.A.T機能リアルサンプリング機能統計処理合否判定※6測定条件の保存印刷機能(内蔵サーマルプリンタ)表示言語保存機能外部入出力機能電源バッテリ(充電時間/測定可能回数)外観寸法(W×D×H)質量最大消費電力演算表示部上下傾斜ユニット駆動部演算表示部上下傾斜ユニット駆動部標準付属品178-580-11SJ-41125mm178-580-12178-582-11SJ-41250mm178-582-12注1:オプションスタイラスにより、最大2,400µmまで可能800µm、80µm、8µm差動インダクタンス0.01µm(800µmレンジ)、0.001µm(80µmレンジ)、0.0001µm(8µmレンジ)90°/5µm90°/5µm60°/2µm0.75mN4mN40mm60°/2µm0.75mN4mNスキッドレス式/スキッド式(切り替え)0.05、0.1、0.2、0.5、1.0mm/s0.5、1、2、5mm/s0.3µm/25mm0.5µm/50mm10mm±1.5°JIS1982/JIS1994/JIS2001/ISO1997/ANSI/VDARa,Rq,Rz,Ry,Rp,Rv,Rt,R3z,Rsk,Rku,Rc,RPc,RSm,Rmax※1,Rz1max※2,S,HSC,RzJIS※3,Rppi,RΔa,RΔq,Rlr,Rmr,Rmr(c),Rσc,Rk,Rpk,Rvk,Mr1,Mr2,A1,A2,Vo,λa,λq,Lo,Rpm,tp※4,Htp※4,R,Rx,AR,W,AW,Wx,Wteカスタマイズ可能断面曲線、粗さ曲線、DF曲線、うねり曲線、粗さモチーフ曲線、うねりモチーフ曲線負荷曲線、振幅分布曲線放物線、双曲線、楕円、円、コーニック、傾斜補正、補正なし2CR、PC75、ガウシャン0.08、0.25、0.8、2.5、8mm2.5、8、25µm0.08、0.25、0.8、2.5、8、25mm×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×200.1〜25mm0.1〜50mm表示/演算させたい粗さパラメータを選択可能段差、段差量、面積、座標差スキッドレス測定時の水平出し調整を補助駆動部を停止させたままで検出器の変位を入力1パラメータにつき、最大値、最小値、平均値、標準偏差、合格率、ヒストグラムを演算最大値ルール、16%ルール、平均値ルール、標準偏差(1σ、2σ、3σ)最大10件(演算表示部)測定条件、演算結果、合否判定結果、区間毎の演算結果、公差値、評価曲線、表示曲線、負荷曲線、振幅分布曲線、環境設定項目、統計結果(ヒストグラム)16カ国語対応(日本、英、ドイツ、フランス、イタリア、スペイン、ポルトガル、韓国、中国(簡体、繁体)、チェコ、ポーランド、ハンガリー、トルコ、スウェーデン、オランダ)内蔵メモリ:測定条件(10件)メモリカード(オプション):測定条件500件、測定データ10000件、画面データ500件、テキストデータ10000件、統計データ500件、機器設定状態のバックアップ1件、トレース10データ保存10件USBI/F、Digimatic出力、RS-232CI/F、フットスイッチI/F内蔵バッテリ(Ni-MH充電池)/ACアダプタの2電源注2:内蔵バッテリ充電時間:約4時間(周囲温度により異なる場合があります)注3:測定可能回数:約1000回(使用条件、環境等により異なる場合あり)50W275×198×109mm130.9×63×99mm128×35.8×46.6mm154.5×35.8×46.6mm0.6kg検出器※7/標準スタイラス※8178-60127073212BAL40212BAR50712AAN041アタッシュケース粗さ標準片(Ra3µm)記録紙(標準用紙:5個入り)液晶保護シート(1枚)タッチペン1.7kg0.4kg0.64kgACアダプタ、電源コード、マイナスドライバー、プラスドライバー、六角棒スパナ、タッチペン用ストラップ、取扱説明書、ワンシートマニュアル、保証書※1:VDA規格選択時およびANSI規格、JISʼ82規格選択時のみ演算可能です。※2:ISOʼ97規格選択時のみ演算可能です。※3:JISʼ01規格選択時のみ演算可能です。※4:ANSI規格のみ演算可能です。※5:JISʼ82規格を選択時は無効になります。※6:ANSI規格では平均値ルールのみ可能です。VDA規格では、16%ルールは選択できません。※7:SJ-410シリーズ本体のコードNo.によりNo.178-3960.75mN)またはNo.178-397(4mN)が標準付属品となります。※8:標準付属の検出器に対応する標準スタイラス(No.12AAC731またはNo.12AAB403)が標準付属品となります。詳しくは、サーフテストSJ-410シリーズ」CatalogNo.15014をご覧ください。L-5
| <
|
> |
>>
